Назначение

Скат — это программно-аппаратный комплекс, разработанный для использования на установках плазменной и газокислородной резки металла. Это новейшая российская разработка, которая по своим возможностям и функционалу не уступает профессиональным системам с мировым именем. Программное обеспечение имеет понятный русский интерфейс, а наличие широкого набора функций специфичных для плазменной и газокислородной резки обеспечивает высокую точность резки, а также исключительную простоту использования. Вся аппаратная часть производится в России.

Преимущества

СКАТ обеспечивает единую точку управления для выполнения плавных и точных перемещений, управления плазменным блоком, газовой консолью и системой автоматического контроля высоты резака.

Технология плазменной и газокислородной резки встроена в автономный контроллер ТНС (код выполняемой программы содержит только перемещения по координатам в плоскости XY), что позволяет оператору быстро изменять необходимые параметры процесса реза.

Быстрая настройка и переключение между профилями реза.

Быстрое автоматическое переключение между плазменной и газокислородной резкой при выборе профиля реза.

Один экран управления для всех функций процесса резки.

Продвинутый алгоритм продолжения или начала реза с любой точки на траектории.

Возможность выполнять выравнивание заготовки по двум точкам или поворачивать чертеж в диапазоне +/-360 градусов.

Функция прямого реза для обрезки материала на лету.

Режим симуляции реза для проверки программы без использования оси Z резака.

Программные ограничители допустимых перемещений.

Возможность работы в режиме трубореза для круглой или профильной трубы. Визуализация процесса реза в режиме трубореза.

Возможность использования лазерной указки и визард для простой и быстрой настройки.

Возможность сохранять до 10 процессов реза для последующего продолжения работы, например после выключения машины.

Функция обхода периметра детали.

Продвинутая система диагностики, что позволяет удаленно обнаружить и устранить возможные проблемы.

Интерактивный режим работы с оператором посредством сообщений об ошибках и методах их устранения.

Счетчики наработки расходных материалов с отображением их текущего состояния.

Встроенная система контроля высоты резака позволяет работать в режиме ручного управления, автоматического по установленному напряжению дуги и захвата и удержания высоты в начале реза. Точность поддержания оптимальной высоты резака минимизирует формирование облоя, гарантирует перпендикулярность среза, ширину реза и как следствие высокую повторяемость вырезаемых деталей.

Продвинутая визуализация процесса реза с возможностью выбора необходимого кадра программы или точки для начала или продолжения реза прямо на отображаемом чертеже. Уже выполненные кадры программы отображаются полупрозрачным цветом.

Меню быстрых операций по правому клику мыши на окне визуализации.

Встроенная система управления вытяжным столом с поддержкой до 36 секций и двигателя привода вытяжки.

Поддержка пульта дистанционного управления WHB04 с возможностью назначать горячие клавиши для кнопок макросов пульта.

Возможность назначения горячих клавиш для 26 основных функций УЧПУ.

Функция создания нескольких копий детали на лету.

Предпросмотр чертежа детали и его основных параметров в виджете выбора и загрузки файла программы реза.

Автоматическое выравнивание портала с диагностикой возможно допустимого перекоса. Визарды для установки перпендикулярности поперечной балки методом измерения диагоналей и методом выравнивания двигателями.

Встроенная система логирования работы приложения с сохранением информации в недоступном для изменения месте.

Что входит в комплект для плазменной резки

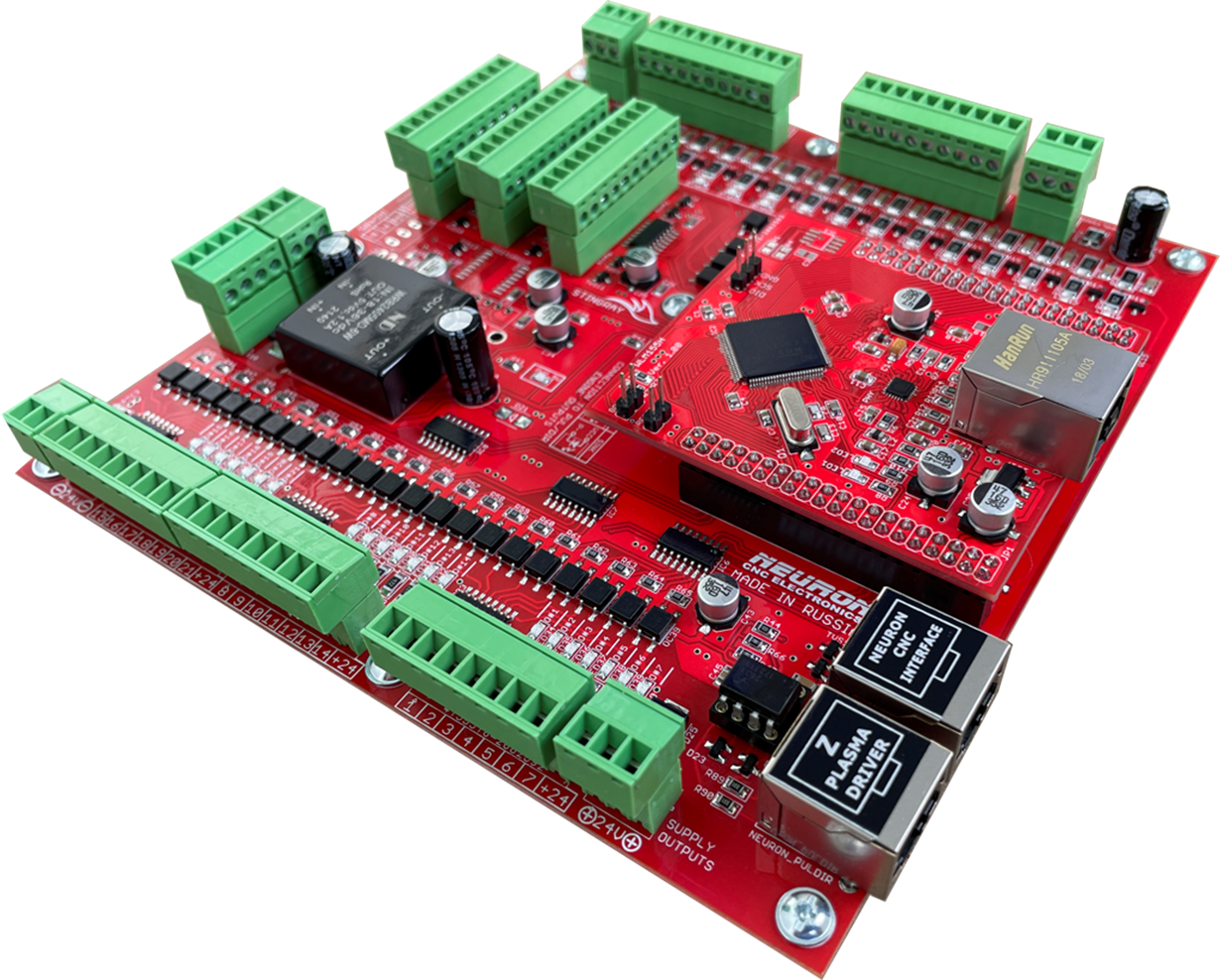

Интерфейсная плата с установленным контроллером перемещений - УЧПУ СКАТ.

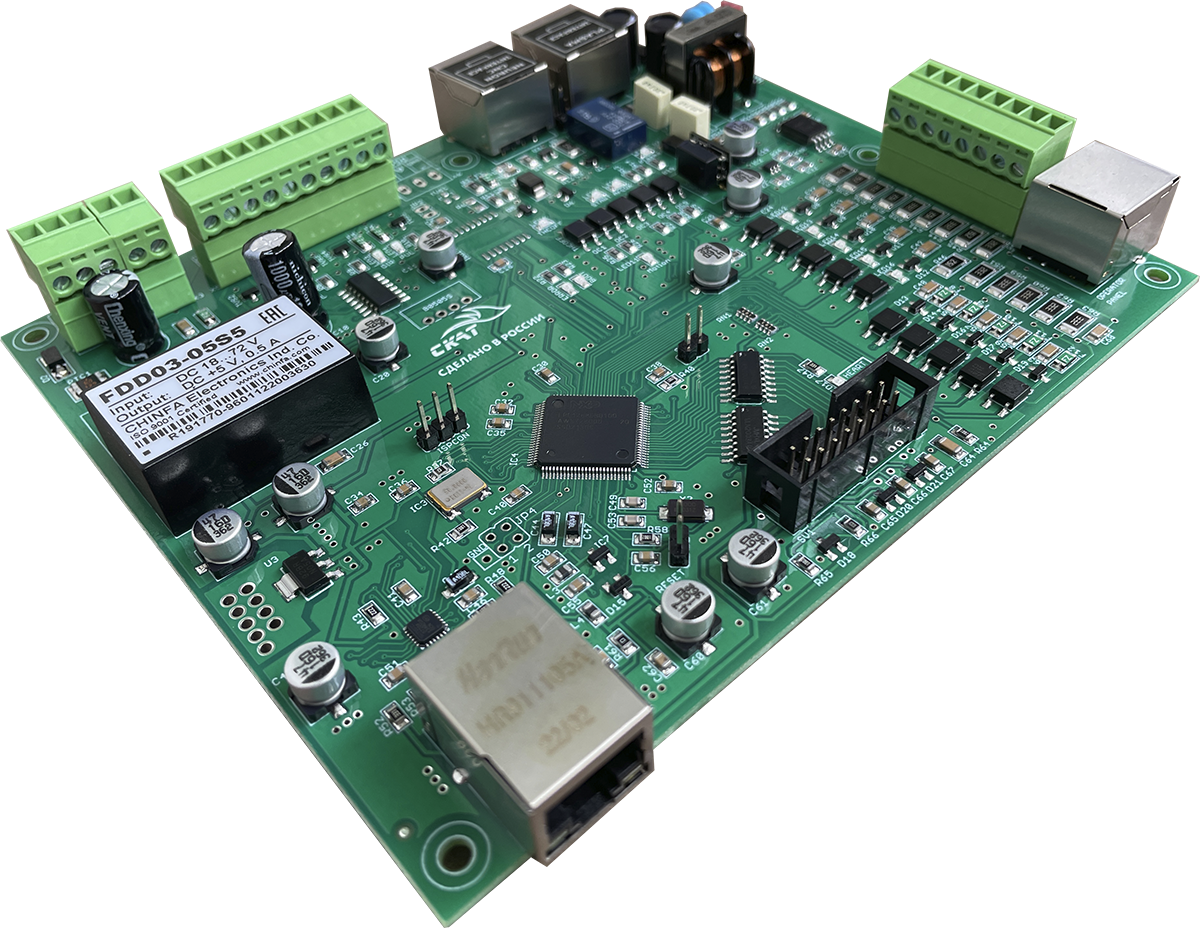

Контроллер высоты резака - ТНС СКАТ.

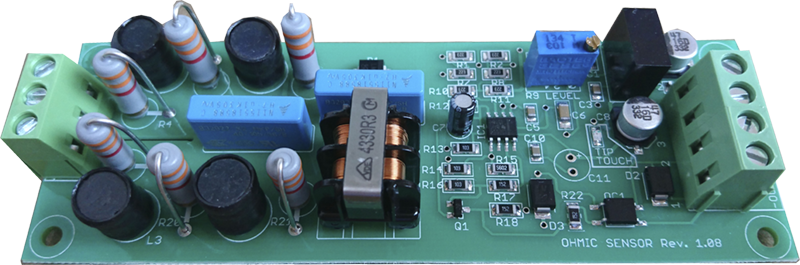

Датчик омического контакта для поиска заготовки - ОМИЧЕСКИЙ ДАТЧИК (опционально).

Панель оператора.

Плата делителя напряжения дуги для связи с плазменным блоком.

Программное обеспечение "Скат"

Дополнительно для поддержки газокислородной резки

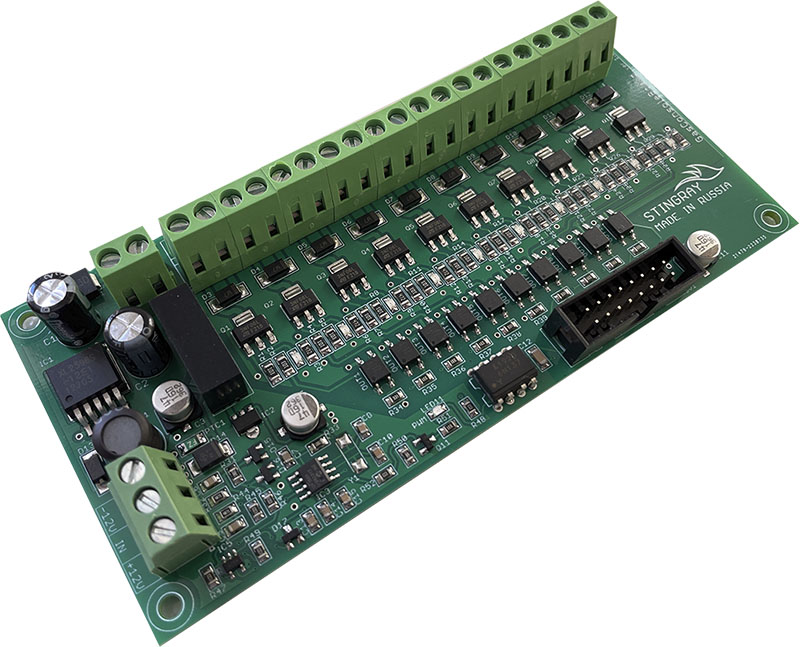

Плата управления газокислородной консолью.

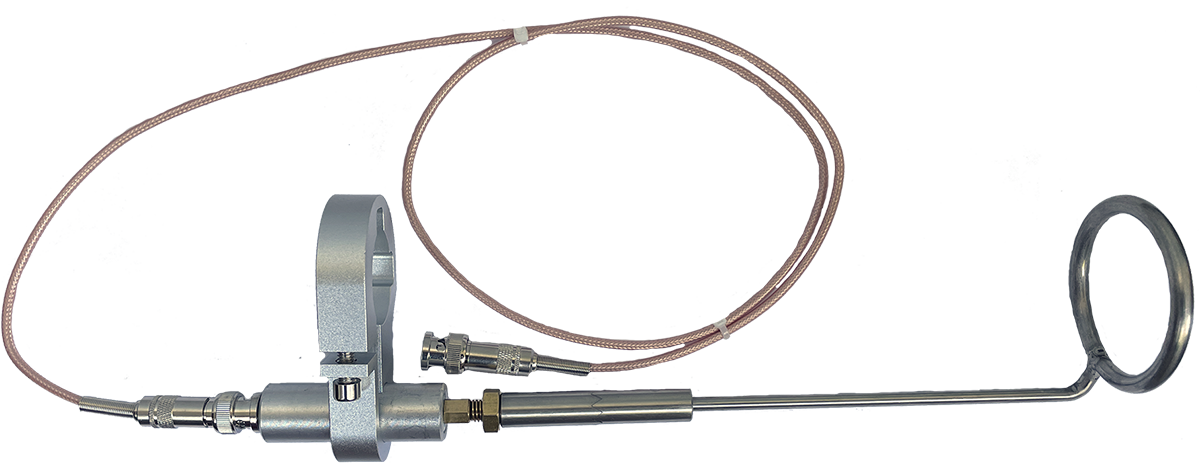

Емкостной датчик и антенна с креплением для системы автоматического контроля высоты газокислородного резака.
